आधुनिक विद्युत प्रणालियों में ईयू मानक सिंगल कोर नॉन-शीथेड केबल का उपयोग कैसे किया जाता है?

नियंत्रण अलमारियाँ, वितरण बोर्ड, मशीनरी और भवन प्रणालियों के अंदर विद्युत तारों के लिए अक्सर उन केबलों की आवश्यकता होती है जिन्हें स्थिर विद्युत इन्सुलेशन और चालकता बनाए रखते हुए सीमित स्थानों के माध्यम से कुशलतापूर्वक रूट किया जा सकता है। अतिरिक्त बाहरी आवरण वाले केबलों के विपरीत, सिंगल कोर नॉन-शीथेड केबलों को अधिक कॉम्पैक्ट निर्माण के साथ डिज़ाइन किया गया है, जो उन्हें कई निश्चित तारों और आंतरिक कनेक्शन अनुप्रयोगों के लिए उपयुक्त बनाता है।

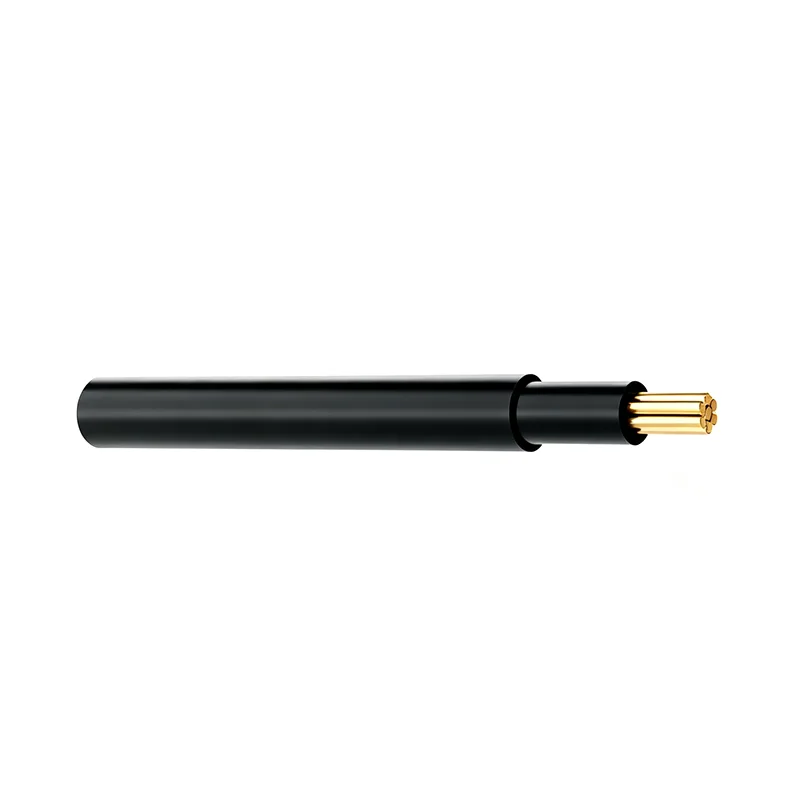

The ईयू मानक सिंगल कोर नॉन-शीथेड केबलद्वारा आपूर्तिलिनशेंगयूरोपीय-मानक कम-वोल्टेज विद्युत अनुप्रयोगों के लिए डिज़ाइन किए गए हैं। उत्पाद श्रृंखला ऑक्सीजन मुक्त तांबे के कंडक्टरों का उपयोग करती है, ठोस और फंसे हुए कंडक्टर कॉन्फ़िगरेशन का समर्थन करती है, और पीवीसी या अनुकूलित इन्सुलेशन सामग्री के साथ उपलब्ध है। वर्तमान उत्पाद विनिर्देश में 450/750V रेटेड वोल्टेज रेंज और 1.5 मिमी² से 25 मिमी² तक कंडक्टर क्रॉस-सेक्शन शामिल हैं।

सिंगल कोर केबल आंतरिक वायरिंग के लिए क्यों उपयोगी हैं?

सीमित स्थानों में कुशल रूटिंग

विद्युत अलमारियाँ और स्वचालन उपकरण में कई घटक, टर्मिनल, स्विच, रिले और नियंत्रण उपकरण होते हैं। तारों को अक्सर संकीर्ण चैनलों से गुजरना चाहिए और घटकों के बीच विशिष्ट मार्गों का पालन करना चाहिए।

सिंगल-कोर निर्माण व्यक्तिगत तारों को रूट करना और व्यवस्थित करना आसान बनाता है। जहां व्यक्तिगत कनेक्शन की आवश्यकता होती है, वहां बड़े मल्टी-कोर केबल को संभालने के बजाय इंस्टॉलर कैबिनेट लेआउट के अनुसार विभिन्न कंडक्टरों की व्यवस्था कर सकते हैं।

स्पष्ट विद्युत कनेक्शन

अलग-अलग कंडक्टरों की पहचान की जा सकती है और उन्हें अलग से रूट किया जा सकता है, जो वितरण बोर्ड और नियंत्रण कैबिनेट के अंदर कनेक्शन कार्य को सरल बना सकता है। उचित लेबलिंग और व्यवस्थित रूटिंग भी भविष्य के निरीक्षण और रखरखाव को अधिक कुशल बना सकती है।

लचीला विन्यास

अलग-अलग सर्किट के लिए अलग-अलग कंडक्टर आकार की आवश्यकता हो सकती है। कई क्रॉस-सेक्शन को कवर करने वाली सिंगल-कोर केबल रेंज सिस्टम डिजाइनरों को वर्तमान आवश्यकताओं, स्थापना स्थितियों और लागू विद्युत नियमों के अनुसार कंडक्टर आकार का चयन करने की अनुमति देती है।

ये केबल आमतौर पर कहाँ लगाए जाते हैं?

विद्युत नियंत्रण कैबिनेट

नियंत्रण कैबिनेट में बड़ी संख्या में आंतरिक विद्युत कनेक्शन होते हैं। पावर सर्किट, नियंत्रण सर्किट, सिग्नल इंटरफेस और घटक कनेक्शन के लिए विभिन्न कंडक्टर आकार और रूटिंग पथ की आवश्यकता हो सकती है।

The ईयू मानक सिंगल कोर नॉन-शीथेड केबलआंतरिक कैबिनेट वायरिंग के लिए उपयोग किया जा सकता है जहां लागू इंस्टॉलेशन विधि इस प्रकार के केबल की अनुमति देती है। उनकी लचीली रूटिंग विशेषताएँ इंस्टॉलरों को सीमित कैबिनेट स्थान के भीतर व्यवस्थित वायरिंग पथ बनाने में मदद कर सकती हैं।

वितरण बोर्ड

वितरण बोर्ड को आने वाली बिजली, सर्किट सुरक्षा उपकरणों, टर्मिनल ब्लॉक और आउटगोइंग सर्किट के बीच विश्वसनीय कनेक्शन की आवश्यकता होती है। सिंगल-कोर कंडक्टर का उपयोग आंतरिक कनेक्शन के लिए किया जा सकता है जब चयनित केबल प्रकार और स्थापना विधि विद्युत प्रणाली की आवश्यकताओं को पूरा करती है।

औद्योगिक स्वचालन उपकरण

औद्योगिक मशीनरी में आमतौर पर मोटर, सेंसर, नियंत्रण घटक, रिले, पीएलसी सिस्टम, संपर्ककर्ता और अन्य विद्युत उपकरण शामिल होते हैं। विश्वसनीय विद्युत कनेक्शन बनाए रखते हुए वायरिंग व्यवस्था को इन घटकों के भौतिक लेआउट को समायोजित करना चाहिए।

लिनशेंग केबल को स्वचालन उपकरण और उत्पादन मशीनरी में आंतरिक विद्युत कनेक्शन पर लागू किया जा सकता है जहां केबल विनिर्देश परिचालन स्थितियों के लिए उपयुक्त हैं।

विद्युत प्रणालियों का निर्माण

यूरोपीय-मानक सिंगल-कोर केबल का उपयोग उपयुक्त आवासीय और वाणिज्यिक विद्युत प्रतिष्ठानों में भी किया जाता है, जिसमें प्रकाश सर्किट, वितरण कनेक्शन और निश्चित आंतरिक वायरिंग शामिल हैं।

वास्तविक अनुप्रयोग हमेशा लागू राष्ट्रीय स्थापना नियमों, केबल प्रकार, कंडक्टर आकार, वोल्टेज रेटिंग, स्थापना वातावरण और आवश्यक सुरक्षा विधि द्वारा निर्धारित किया जाना चाहिए।

खरीदारों को कौन से विद्युत पैरामीटर की जाँच करनी चाहिए?

उपरोक्त विशिष्टताओं को उत्पाद-विशिष्ट मापदंडों के रूप में माना जाना चाहिए। किसी विशेष इंस्टॉलेशन के लिए, खरीदारों को ऑर्डर देने से पहले लागू केबल प्रकार, कंडक्टर निर्माण, इन्सुलेशन सामग्री, तापमान रेटिंग और नियामक आवश्यकताओं की पुष्टि करनी चाहिए।

कंडक्टर का आकार केबल चयन को कैसे प्रभावित करता है?

छोटे सर्किट के लिए 1.5 मिमी²

1.5 मिमी² विकल्प में अधिकतम कंडक्टर प्रतिरोध 12.1 Ω/किमी है और इसे उपयुक्त कम-वर्तमान वायरिंग अनुप्रयोगों के लिए माना जा सकता है जहां स्थापना आवश्यकताएं इस कंडक्टर आकार की अनुमति देती हैं।

सामान्य विद्युत कनेक्शन के लिए 2.5 मिमी²

2.5 मिमी² संस्करण में अधिकतम कंडक्टर प्रतिरोध 7.41 Ω/किमी है और इसे आमतौर पर विद्युत कनेक्शन आवश्यकताओं की एक विस्तृत श्रृंखला के लिए माना जाता है। वास्तविक स्वीकार्य धारा स्थापना विधि, परिवेश तापमान, समूहन, इन्सुलेशन और लागू मानकों पर निर्भर करती है।

उच्च वर्तमान आवश्यकताओं के लिए 4 मिमी² से 10 मिमी²

4 मिमी², 6 मिमी², और 10 मिमी² विकल्प अधिक वर्तमान-वहन क्षमता की आवश्यकता वाले अनुप्रयोगों के लिए उत्तरोत्तर बड़े कंडक्टर क्रॉस-सेक्शन प्रदान करते हैं। खरीदारों को केवल नाममात्र उपकरण शक्ति के अनुसार चयन करने के बजाय वास्तविक लोड और स्थापना स्थितियों के आधार पर आवश्यक कंडक्टर आकार की गणना करनी चाहिए।

बड़े कनेक्शन के लिए 16 मिमी² और 25 मिमी²

बड़े कंडक्टरों की आवश्यकता वाली विद्युत प्रणालियों के लिए 16 मिमी² और 25 मिमी² विकल्प उपलब्ध हैं। इन अनुप्रयोगों के लिए, केबल चयन के दौरान वोल्टेज ड्रॉप, स्थापना विधि, परिवेश तापमान, कंडक्टर समूहन और शॉर्ट-सर्किट स्थितियों सभी पर विचार किया जाना चाहिए।

ठोस और फंसे हुए कंडक्टर के बीच क्या अंतर है?

ठोस चालक

एक ठोस चालक में एक ही प्रवाहकीय तत्व होता है। यह स्थिर तारों के लिए अपेक्षाकृत स्थिर संरचना प्रदान कर सकता है और आमतौर पर इसे वहां माना जाता है जहां केबल को बार-बार हिलाने की आवश्यकता नहीं होती है।

एक ठोस कंडक्टर की उपयुक्तता स्थापना वातावरण, झुकने की आवश्यकताओं, टर्मिनल डिजाइन और लागू केबल मानक पर निर्भर करती है।

फंसे हुए कंडक्टर

एक फंसे हुए कंडक्टर में कई छोटे तार होते हैं जो एक कंडक्टर में संयुक्त होते हैं। यह निर्माण आम तौर पर समान क्रॉस-अनुभागीय क्षेत्र के ठोस कंडक्टर की तुलना में अधिक लचीलापन प्रदान करता है।

स्ट्रैंडेड कॉन्फ़िगरेशन तब उपयोगी हो सकते हैं जब वायरिंग को घुमावदार मार्गों का पालन करना चाहिए या जब इंस्टॉलेशन स्थान लचीलेपन को महत्वपूर्ण बनाता है।

नॉन-शीथेड केबल स्थापित करते समय क्या विचार किया जाना चाहिए?

यांत्रिक क्षति से सुरक्षा

एक गैर-शीथेड केबल में शीथेड निर्माण द्वारा प्रदान की गई समान अतिरिक्त यांत्रिक सुरक्षा नहीं होती है। इसलिए इसे केवल उन अनुप्रयोगों और स्थानों पर स्थापित किया जाना चाहिए जहां चयनित केबल प्रकार की अनुमति है और आवश्यक होने पर पर्याप्त सुरक्षा प्रदान की जाती है।

सही रूटिंग

केबल रूटिंग को तेज किनारों, अत्यधिक झुकने, हिलने वाले घटकों, अत्यधिक गर्मी स्रोतों और अन्य स्थितियों से बचना चाहिए जो इन्सुलेशन को नुकसान पहुंचा सकते हैं। विद्युत अलमारियाँ के अंदर, कंडक्टरों को इस तरह से व्यवस्थित किया जाना चाहिए कि अनावश्यक यांत्रिक तनाव को रोका जा सके।

उचित समाप्ति

टर्मिनल, कनेक्टर, फेर्यूल और अन्य कनेक्शन घटक कंडक्टर प्रकार और क्रॉस-सेक्शन के साथ संगत होने चाहिए। खराब समाप्ति से संपर्क प्रतिरोध बढ़ सकता है और स्थानीय ताप पैदा हो सकता है।

केबल ग्रुपिंग पर विचार करें

जब कई लोडेड कंडक्टर एक साथ स्थापित किए जाते हैं, तो गर्मी अपव्यय को कम किया जा सकता है और स्वीकार्य वर्तमान को समायोजित करने की आवश्यकता हो सकती है। इसलिए वर्तमान-वहन क्षमता का निर्धारण करते समय स्थापना शर्तों और लागू नियमों पर विचार किया जाना चाहिए।

तापमान केबल चयन को कैसे प्रभावित करता है?

परिवेश का तापमान

आसपास का तापमान विद्युत केबल के थर्मल प्रदर्शन को प्रभावित करता है। गर्म नियंत्रण कैबिनेट के अंदर स्थापित एक केबल ठंडे वातावरण में स्थापित एक ही केबल से विभिन्न परिस्थितियों में काम कर सकती है।

केबल की निर्दिष्ट ऑपरेटिंग तापमान सीमा की तुलना वास्तविक स्थापना स्थितियों से की जानी चाहिए।

कंडक्टर ऑपरेटिंग तापमान

वर्तमान उत्पाद विनिर्देश -30°C से +90°C की ऑपरेटिंग तापमान सीमा प्रदान करता है। स्वीकार्य वर्तमान और वास्तविक तापमान वृद्धि अभी भी स्थापना विधि और प्रासंगिक विद्युत आवश्यकताओं पर निर्भर करती है।

अल्पकालिक तापमान की स्थिति

उत्पाद विनिर्देश +250°C तक की अल्पकालिक तापमान क्षमता को इंगित करता है। इस पैरामीटर की व्याख्या निरंतर ऑपरेटिंग तापमान के रूप में नहीं की जानी चाहिए और इसका मूल्यांकन लागू केबल मानक और विशिष्ट ऑपरेटिंग स्थिति के अनुसार किया जाना चाहिए।

केबल खरीद के लिए यूरोपीय मानक क्यों महत्वपूर्ण हैं?

मानकीकृत उत्पाद आवश्यकताएँ

यूरोपीय केबल मानक कंडक्टर निर्माण, विद्युत विशेषताओं, इन्सुलेशन, आयाम और परीक्षण से संबंधित आवश्यकताओं को स्थापित करते हैं। लागू मानक के अनुरूप डिज़ाइन की गई केबल का उपयोग करने से यूरोपीय बाज़ारों में सेवा देने वाली परियोजनाओं के लिए उत्पाद चयन आसान हो सकता है।

परियोजना दस्तावेज़ीकरण

औद्योगिक परियोजनाओं और विद्युत उपकरण निर्माताओं को यह प्रदर्शित करने के लिए तकनीकी दस्तावेज़ीकरण की आवश्यकता हो सकती है कि चयनित घटक निर्दिष्ट मानकों और बाज़ार आवश्यकताओं के अनुरूप हैं।

लिनशेंग अपने ईयू-मानक सिंगल-कोर केबल रेंज के लिए लागू मानकों के रूप में EN 60228 और HD 21.13 की पहचान करता है, जबकि CE, RoHS और REACH अनुपालन ग्राहक और बाजार की आवश्यकताओं के अनुसार आपूर्ति किया जा सकता है।

बाज़ार-विशिष्ट आवश्यकताएँ अभी भी लागू होती हैं

यूरोपीय संघ-मानक केबल को स्वचालित रूप से प्रत्येक यूरोपीय देश में प्रत्येक स्थापना के लिए उपयुक्त नहीं माना जाना चाहिए। खरीद से पहले राष्ट्रीय वायरिंग नियमों, स्थापना विधियों, अग्नि आवश्यकताओं, पर्यावरणीय स्थितियों और परियोजना विशिष्टताओं की भी समीक्षा की जानी चाहिए।

खरीदारों को विभिन्न केबल आपूर्तिकर्ताओं की तुलना कैसे करनी चाहिए?

सिंगल-कोर केबल्स के लिए कौन से गुणवत्ता परीक्षण महत्वपूर्ण हैं?

कंडक्टर प्रतिरोध परीक्षण

कंडक्टर प्रतिरोध परीक्षण यह सत्यापित करने में मदद करता है कि कंडक्टर निर्दिष्ट विद्युत विशेषताओं को पूरा करता है या नहीं। स्थिर वर्तमान संचरण और पूर्वानुमानित वोल्टेज-ड्रॉप प्रदर्शन के लिए लगातार प्रतिरोध महत्वपूर्ण है।

तन्यता और बढ़ाव परीक्षण

कंडक्टर और इन्सुलेशन विशेषताओं का मूल्यांकन करने के लिए यांत्रिक परीक्षण का उपयोग किया जा सकता है। तन्य शक्ति और बढ़ाव माप इस बारे में जानकारी प्रदान करते हैं कि सामग्री यांत्रिक तनाव पर कैसे प्रतिक्रिया करती है।

इन्सुलेशन निरीक्षण

उन दोषों के लिए इन्सुलेशन की जाँच की जानी चाहिए जो विद्युत सुरक्षा को प्रभावित कर सकते हैं। निरीक्षण में लागू उत्पाद मानक के अनुसार आयामी जांच, उपस्थिति निरीक्षण और विद्युत परीक्षण शामिल हो सकते हैं।

उपस्थिति निरीक्षण

दृश्य निरीक्षण केबल को पैक करने और शिप करने से पहले सतह के दोषों, आयामी विसंगतियों, मुद्रण समस्याओं या अन्य विनिर्माण असामान्यताओं की पहचान करने में मदद करता है।

लिनशेंग विद्युत उपकरण निर्माताओं का समर्थन कैसे कर सकता है?

एकाधिक कंडक्टर आकार

लिनशेंग1.5 मिमी² से 25 मिमी² तक कंडक्टर क्रॉस-सेक्शन की एक श्रृंखला प्रदान करता है, जिससे उपकरण निर्माताओं, विद्युत ठेकेदारों और वितरकों को परियोजना आवश्यकताओं के अनुसार विभिन्न आकारों का चयन करने की अनुमति मिलती है।

OEM-उन्मुख आपूर्ति

विद्युत उपकरण निर्माताओं को विशिष्ट कंडक्टर निर्माण, इन्सुलेशन सामग्री, रंग, पैकेजिंग, लेबलिंग और तकनीकी दस्तावेज़ीकरण की आवश्यकता हो सकती है। परियोजना की आवश्यकताओं के अनुसार अनुकूलित केबल कॉन्फ़िगरेशन का मूल्यांकन किया जा सकता है।

अनेक उद्योगों में अनुप्रयोग

The ईयू मानक सिंगल कोर नॉन-शीथेड केबलनियंत्रण कैबिनेट, वितरण बोर्ड, औद्योगिक स्वचालन उपकरण, मशीनरी वायरिंग और उपयुक्त आवासीय या वाणिज्यिक विद्युत प्रतिष्ठानों के लिए विचार किया जा सकता है।
